專為海洋工程和船用裝置設計、定制生產的彈簧式減震臺、

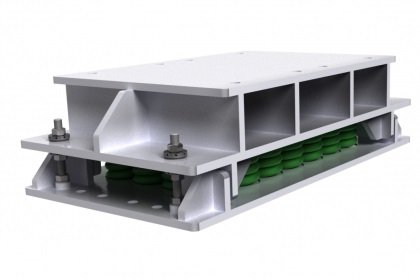

重型彈簧式減震臺
簡介：
本公司可為露天的海洋工程和船用裝置設計制作彈簧式減震臺，其鋼結構通常采用S355J2G3鋼制成，并按照海洋工程
標準涂裝。其它所有鋼質部分均采用AISI316不銹鋼，外涂OKS2000石蠟。

特性：對于極低諧振頻率、高環境要求和外力作用（如風荷載、波浪荷載和偶然荷載等）震動，AVM重型彈簧式減震臺是較優選擇。
根據所選彈簧的不同，可達到3-6Hz的諧振頻率。
減震器的硬度可通過預壓內置緩沖器進行調整，由此可增加減震臺的阻尼，降低放大因子。
激勵振幅：±1mm
溫度范圍：-90℃到+300℃

計算：瑞典Vibratec在本領域擁有豐富的經驗，運用現代化工具，能夠根據客戶要求設計各類墊式減震臺，滿足用戶在減震方面的需求。為了確保系統的性能，我們會進行
必要的計算，包括：
（1）運用有限元法進行機械強度分析
（2）運用統計能量分析（SEA）法或者有限元法（FEM）
（3）進行模態分析
（4）進行載荷分布計算
（5）進行疲勞強度計算
（6）進行諧振頻率和衰減計算
（7）進行固緊螺栓和焊接計算

技術文件：
在客戶試用我們的產品和系統試用過程中，我們提供廣泛的技術服務，包括：
（1）材料認證（根據項目需要、實驗室測試等）
（2）技術支持（計算機計算、現場支持等）
（3）二維安裝圖或者三維演示圖
（4）實驗驗證機械特性和長期使用性能
（5）維護和安裝手冊
（6）焊接許可和質量證書

應用：本產品可用作轉速高于600轉/分的旋轉機械裝置，如風機、壓縮機組、發電機組、往復運動機械等的彈性懸浮設備。也可用于渦輪機、生活辦公模塊的防震和防沖擊保護。
典型案例：FPSO

實用案例精選
通用公司動力包-巴西石油公司FPSO  （2006年）
本實例為燃?xì)馔钙桨l(fā)電機組（每臺重155噸）采用4套三點式彈性懸浮裝置，以減少傳到甲板結構的震動，并保護渦輪免受外部震動的影響。AVM的諧振頻率設計為3.3Hz。
其設計按照美國船級社（ABS）《浮式生產裝置建造和入級指南》2004版，并按照巴西石油公司要求規格進行涂裝。該浮式生產儲油船（FPSO P-54）現正在巴西
Campos盆地Roncadore油田作業。

瓦錫蘭公司-Total Rosa Liro （2004年）
工作重量為102噸的柴油發電機組采用了兩套三點式彈性懸浮裝置。其彈簧式減震臺設計達到23mm的靜載擾度，由此諧振頻率達到3.3Hz。鋼結構和移動限位器按照x、y、z軸方向
同時出現與極端極限狀態（ULS）和事故極限狀態（ALS）載荷相對應的加速度進行設計。鋼結構和涂層符合挪威石油標準化組織（NORSOK）要求。這一型式較終應用于一座在安哥拉
Rosa Liro油田工作的深水石油鉆井平臺。

Aibel公司-Ettrick Aoka Mizu FPSO （2007年）
本實例為2臺高壓壓縮機座（每臺重301噸）和2臺低壓壓縮機組（每臺重186噸）采用了共計16個彈簧式減震臺，組成彈性懸浮裝置。本AVM重型彈簧式減震臺按照挪威船級社（DNV）海洋工程標準的
主要規范設計制造，并參考了事故極限狀態、極端極限狀態和疲勞極限狀態等方法。該減震臺諧振頻率經計算測試達到3.5Hz。另外鋼結構的諧振頻率達到超過150Hz，以確保限度減小內部震動風險。由于AVM采用了預壓縮并安裝在現有結構下，為此配備了額外的鎖定裝置。當安裝到位后，預壓縮釋放，AVM升高以承受設計載荷。
彈性懸浮裝置還采用了粘彈減震器進行補償。該FPSO Aoka Mizu現用于Peterhead東北65KM處的Ettrick油田。
